UFS 芯片浅析

一、什么是UFS芯片

UFS（Universal Flash Storage，通用闪存存储）是JEDEC协会定义的新一代高性能嵌入式存储芯片标准，广泛应用于智能手机、智能车载、智能终端与边缘设备，是当下消费及工业智能硬件的核心存储载体，相当于嵌入式设备的“高速固态硬盘”。

UFS属于非易失性存储，设备断电后数据可永久保存，主要用于存储系统文件、应用程序、影像资料与业务数据，区别于仅负责临时运算缓存的运行内存RAM。凭借小体积、低功耗、高带宽的特性，UFS已全面替代传统eMMC，成为中高端智能硬件的主流存储方案。

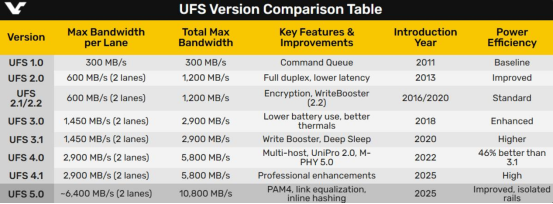

二、UFS主流版本迭代与核心性能

UFS技术持续迭代，目前商用主流版本为UFS 3.1、UFS 4.0、UFS 4.1，性能与场景适配性逐级升级，完美适配高清影像、多任务并发、端侧智能等高负载场景。

三、UFS与传统存储方案的核心差异

1、UFS vs eMMC

eMMC为传统嵌入式存储，采用半双工传输模式，读写操作无法同步进行，多任务场景易出现卡顿拥堵，性能上限较低，仅适用于入门级低端设备。

UFS则彻底革新传输架构，采用全双工双通道并行传输机制，也是其区别于eMMC的核心标志性技术（对应UFS核心原理架构）。芯片独立配置读取、写入两条专属通道，互不占用、互不干扰，可同步完成前台APP读取、后台文件写入、视频录制、数据传输等多任务操作，彻底解决传统存储的数据拥堵问题。该串行双通道架构抗干扰能力更强，长时间高负载运行状态下，读写速度稳定、不易掉速，多任务并发体验大幅跃升。

2、UFS vs PC端SSD

PC NVMe SSD主打极致性能，功耗高、体积大，适配固定供电的电脑设备；而UFS芯片采用微型封装设计，以性能、功耗、体积平衡为核心，专为电池供电的移动、嵌入式设备研发，在保证高速读写的同时，有效控制设备功耗、节省内部空间，适配场景更轻量化、专业化。

四、UFS芯片核心技术优势

相较于传统存储方案，新一代UFS芯片的技术优势十分突出，也是其成为行业主流的核心原因：

· 高速并发读写：独立双通道设计，多任务并行不卡顿，APP冷启动、大型文件加载、高清视频录制更流畅；

· 低功耗高适配性：优化动态功耗调度算法，待机与运行能耗更低，有效延长智能终端续航，适配移动设备、车载设备供电特性；

· 长期使用更稳定：优化闪存读写调度机制，减少磁盘碎片化影响，设备长期使用不易出现卡顿、掉速问题；

· 适配前沿应用场景：完美适配5G高速传输、8K影像、端侧AI算力、自动驾驶传感器数据存储等新兴高需求场景。

五、行业技术发展趋势

随着生成式AI、智能汽车、高清智能硬件、边缘计算产业快速发展，嵌入式存储迎来全新升级需求，UFS行业呈现清晰的发展趋势。

在规格迭代上，UFS 4.1持续下沉普及，成为中高端设备标配，下一代UFS 5.0技术标准已定型，以超高带宽、超低延迟为核心，全面适配端侧AI大模型实时运算的存储需求。在场景细分上，车规级UFS成为核心研发方向，针对车载宽温、高震动、高安全的特殊工况，持续优化可靠性与安全性，支撑高阶自动驾驶落地。

同时，行业技术逐步向存算协同演进，UFS不再局限于单纯数据存储，通过集成加速、压缩、纠错算法，实现存储就近运算，降低系统资源消耗，成为AI智能硬件、智能车载等高端设备的核心底层支撑。
